Yamakin TWiNY Indirect Composite Resin
PT. Lautan Jaya Dentalindo sebagai distributor resmi dari Yamakin di Indonesia menghadirkan produk Yamakin TWiNY Indirect Composite Resin.
TWiNY adalah resin komposit tidak langsung yang dikeraskan dengan cahaya dan panas, dikembangkan dan berbasis pada teknologi nano.
Dengan menggunakan pengisi anorganik berbentuk khusus yang baru dikembangkan, Ceramics Cluster Filler, TWiNY memberikan kemampuan kerja yang sangat baik, kekuatan tinggi dengan daya tahan yang sangat baik dan estetika yang luar biasa.
TWiNY telah diperiksa berdasarkan ISO 10993, Evaluasi Biologis Perangkat Medis, yang dirancang oleh ISO. Selain itu, telah diperiksa secara menyeluruh melalui berbagai uji keamanan untuk biokompatibilitas di Departemen Bedah Mulut dan Maksilofasial, Fakultas Kedokteran Kochi, Universitas Kochi, Jepang.TWiNY adalah material yang benar-benar andal dan sangat bermanfaat sebagai sistem restorasi tidak langsung untuk,Mahkota Facing, Mahkota Jacket, Mahkota dan Jembatan, Struktur Implan, Inlay dan Onlay, Veneer, Mahkota Sementara, dan sebagainya.
Ceramics Cluster Technology
Dalam beberapa tahun terakhir, nanoteknologi semakin umum digunakan karena bahan pengisi yang menggunakan resin semakin kecil. Namun, bahan pengisi yang lebih kecil tidak selalu menghasilkan kinerja yang lebih baik dalam hal kekuatan, kemudahan pengerjaan, estetika, dan kompatibilitas dengan gigi lawan. TWiNY, resin komposit hibrida baru kami yang menggunakan partikel pengisi submikron sebagai partikel primer, berhasil dikembangkan. Partikel ini bergabung membentuk "Pengisi Gugus Keramik" sebagai partikel sekunder dengan permukaan yang lebih besar. (Dipatenkan, Jepang) TWiNY terutama terdiri dari Monomer, Pengisi Gugus Keramik, dan Pengisi Nano Bulat. Pengisi Gugus Keramik, yang permukaannya diolah dengan cara pengikatan, terutama diisi ke dalam matriks monomer, dan Pengisi Nano kemudian diisi ke dalam ruang yang tersisa. Hal ini meningkatkan sifat mekanik dan ketahanan terhadap tegangan tinggi. Selain itu, rasio pencampuran yang ideal meningkatkan kemudahan pengerjaan resin komposit hibrida.
Gambar struktur material TWiNY
Partikel primer berukuran 200~600 nanometer digabungkan untuk membuat partikel sekunder dengan berbagai bentuk.Pengisi Kluster Keramik diisikan ke dalam matriks monomer dengan kepadatan tinggi dan Pengisi Nano berbentuk bola juga ditambahkan ke ruang yang tersisa.
Irregular Shaped Fillers
Ceramics Clustaaer Filler
Tabel Sifat Mekanik
Data Hasil Pengujian untuk Sifat Fisik
Tes-tes ini mengevaluasi bahan kedokteran gigi dalam hal kekuatan dan fungsinya. Semua hasil tes yang diperoleh jauh lebih unggul daripada nilai yang dipersyaratkan. Hal ini akan memberikan gambaran yang baik kepada teknisi dan dokter gigi tentang apa yang membuat TWiNY begitu unggul dan luar biasa.

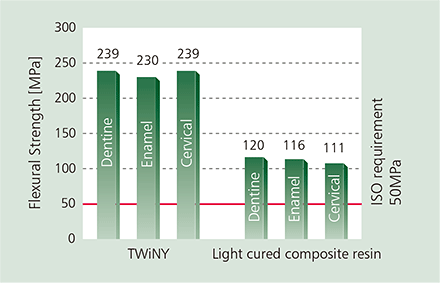

Pengujian Kekuatan Lentur
Kekerasan Vickers
Teknologi Cluster Keramik memungkinkan tercapainya kekuatan lentur tertinggi, dan fleksibilitas material mengurangi risiko patah ketika terjadi benturan keras, terutama pada kasus posterior.
Energi Putus (Kurva Tegangan-Regangan)
Resistensi Dampak
Kekuatan lentur ditentukan oleh tegangan maksimum. Energi patahan, yang diperoleh dari tegangan dan regangan maksimum, dipengaruhi oleh kekuatan dan fleksibilitas. Kaca dan keramik adalah material yang sangat kuat tetapi akan patah segera setelah dikenai tingkat tegangan kritis. Namun, TWiNY menunjukkan kekuatan yang memadai bahkan dalam kondisi seperti itu, yang berarti bahwa fleksibilitas TWiNY mengurangi risiko patah tulang ketika benturan tinggi diterapkan, terutama pada kasus posterior.
Perubahan transmisi cahaya sebelum dan setelah pengeringan (ketebalan 0,8 mm)
Gambar pelet sebelum dan sesudah pengeringan (ketebalan 0,8 mm)
Mereproduksi Penampilan Gigi Alami
Beragamnya pilihan warna memungkinkan anda untuk mereproduksi warna gigi alami.
TWiNY is excellent in its physical properties; at the same time, it is highly esthetic product, enabling technicians to demonstrate their talents to full advantage. Whiter teeth are seen as desirable around the world today. Everybody seeks whiter color tone than the original natural teeth color. We have a wide range of white shade colors for aesthetic practice treatment. Gum shades are very useful for implant superstructure. Gum Shade is a characterizing item for reproducing gingival color or expressing the tranparency of gingival area and discolored gum. Internal-use Gum Stain products for blood vessels and other expressions are also available.
Clinical Case
Yamakita Dental Clinic [ 7 ⑥ 5 ]

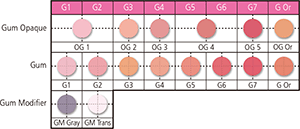

Gum Shades
Whitening Shades
Gum Stain
Kemampuan Kerja yang Luar Biasa
Konsistensi Optimal untuk Pelestarian Bentuk Struktur Dentin Internal
Konsistensi merupakan faktor penting untuk kemudahan pengerjaan resin dan pelestarian bentuk struktur dentin internal. Terutama, struktur internal seperti inti dentin membutuhkan konsistensi optimal untuk menjaga bentuknya. TWiNY menunjukkan pelestarian bentuk yang sangat baik sehingga tepi dentin bahkan pada jembatan atau gigi yang terhubung dapat mempertahankan bentuknya selama pengerjaan.
Teknisi dapat bekerja tanpa stres, karena pasta TWiNY tidak lengket pada spatula.
Pressuring
After pressure
Well shape preservation
This is the shape, 15min.
after body resin was applied.
Kemampuan Poles yang Luar Biasa
Bahan pengisi berbentuk tidak beraturan pada umumnya sulit dipoles karena resin yang tersisa lebih lunak daripada bahan pengisinya. Jadi, semakin besar dimensi partikel pengisi, semakin sulit untuk dipoles. Namun, bahan pengisi keramik berbentuk gugusan dari TWiNY memiliki bentuk seperti anggur, terdiri dari bahan pengisi yang lebih kecil, sehingga lebih mudah dipoles daripada bahan pengisi berbentuk tidak beraturan lainnya dengan dimensi yang sama.
Irregular Shaped Filler
Ceramics Cluster Filler
TWiNY Flow
« Upper: TWiNY Flow nozzle
« Lower: Opaque nozzle
TWiNY Flow adalah resin komposit tipe flowable yang tidak hanya untuk penggunaan internal tetapi juga dapat digunakan untuk gigi posterior. Meskipun bertipe flowable, resin ini memiliki kekuatan lentur 200MPa dan ketahanan benturan yang tinggi.Tipe flowable ini dirancang dengan warna yang sama dengan produk TWiNY dasar. Terdapat empat warna dasar untuk Cervical, lima warna Effect untuk karakterisasi dan lapisan Transparent. Terdapat juga delapan warna Translucent dan tujuh warna Gum untuk penyesuaian warna. Meskipun TWiNY Flow memiliki flowability yang optimal, konsistensinya diatur secara optimal untuk menghindari tumpahan atau percikan yang tidak perlu. Karena nozzle dirancang dengan bukaan 0,7mm, maka cocok untuk aplikasi langsung. Sifat ini memungkinkan untuk mengekspresikan warna-warna halus untuk mereproduksi tampilan gigi alami.
Contoh Aplikasi TwinY Flow
TWiNY Flow berguna untuk kasus-kasus yang tercantum di bawah ini. Namun, karena produk ini terutama dirancang untuk penyesuaian warna, harap gunakan TWiNY Opaque, Dentine, dan Enamel untuk aplikasi dasar.
Cervical Cervical
Pit and fissure Color adjustment of pit and fissure
White Band White Band Application for Facing Crown
Gum Color adjustment of gingival area
Inlay cavity Inlay cavity bottom
Cusp marginal area Color adjustment of cusp marginal area
Other Cases Repairing air bubbles.
Steps for Polishing TWiNY and TWiNY FLOW HD
Enamel Clear dan T Glass Clear, yang menghasilkan transparansi tinggi, telah ditambahkan ke jajaran produk TWiNY. Nada warna yang lebih dalam dan kesan kedalaman dapat direproduksi dengan memanfaatkan cara kerja produk ini pada gigi anterior dan posterior.T Glass Clear kini tersedia dalam dua jenis, Paste dan Flow.
Enamel Clear
Sembari mempertahankan sifat fisik yang sama seperti enamel normal, Enamel Clear mencapai tingkat transmisi cahaya sekitar 10% lebih tinggi.
T Glass Clear
T Glass Clear mencapai tingkat transparansi tertinggi di antara semua produk resin Yamakin. Dengan T Glass Clear Flow, Anda dapat mengharapkan gelembung udara yang jauh lebih sedikit.
Comparison of Light Transmission Rate andTurbidity of T Glass and T Glass Clear
Comparison of Light Transmission Rate and
Turbidity of T GlassFlow and T Glass ClearFlow
Cara membangun Enamel dan T Glass Clear
2 layers application
Building-up with T Glass layers
L*a*b* Color System
Pengukuran kolorimetri dilakukan untuk mahkota gigi A hingga F; data disajikan di bawah ini.Ketebalan resin: sekitar 0,8 mm di tengah mahkota gigi
Catatan: Nilai data dapat sedikit berbeda tergantung pada ketebalan resin.
Transparansi akan meningkat dan warna lebih pekat dapat diekspresikan menggunakan Clear Type Series.
YAMAKIN - Jacket Crown for TWiNY

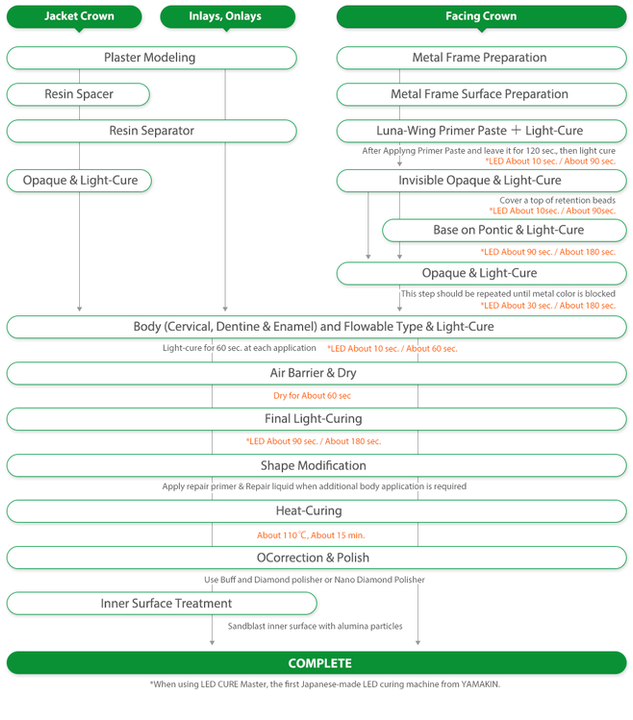

Basic Layering
Basic Layering Technique
Jacket Crown
Facing Crown
Posterior (Jacket)
Posterior (Inlay)
Basic Layering Technique
Basic Build-up Layering for Jacket Crown
*Explanation of Light Cure Time shown below: 180(*30) sec. means that 180 seconds for general light curing machine and 30 seconds for LED CURE Master.
1. Resin Spacer Application
Make a plaster model in accordancewith normal practice.
Apply TWiNY Resin Spacer on surface,except margin area, and dry.
2. Resin Separator Application
For easier removal of jacket crownmould, apply TWiNY Resin Separatorthinly on margin area, and dry.
3. Opaque Application and
Light Curing
Apply Opaque with a flat brush and light cure for about 180(*30) sec. If metal color is still seen, repeat this step until the metal color is completely concealed.
4. Cervical (Opaque Dentine)
Application and Light Curing
Apply Cervical or Opaque Dentine
starting from the neck to the central area and applying progressively thinner, taking subsequent color gradation into consideration. Light cure for about 60(*10) sec.
5. Dentine Application and
Light Curing
Apply Dentine to form the required dentine core shape and light cure for about 60(*10) sec.
Using Body Resin Flow makes it easier to layer cervical area and cavity bottom.
6. Enamel Application and Light Curing
Apply Enamel to form the required crown shape and light cure for about 60(*10) sec.
7. Translucent Application and
Light Curing
In cases where Translucent is required, apply Translucent and light cure for about 60(*10) sec.
Using Body Resin Flow can avoid
entrapping of air and makes it easier to create delicate color tones and shaping.
8. Final Light Curing
After final layering, apply TWiNY Resin Air Barrier as thinly as possible to avoid immature curing and leave it for about 60 sec. to dry. Then light cure it for about 180(*90) sec. as a final light curing. If Air Barrier is applied thickly, it is difficult to dry. The brush used to apply Air Barrier should be washed with water after use.
9. Corrections to Shape
Correct the shape using a carborundum or diamond point.
10. Additional Layering Preparation after Corrections to Shape
In cases where additional layering after correcting the shape is needed, apply Multi Primer Repair Liquid One thinly with a brush on grained corrected surface and leave it for about 60 sec. to dry.
11. Additional Build-up Layering
Apply body resin such as Dentine or Enamel correspondingly and light cure. Apply TWiNY Air Barrier on the additional layering area, then light cure for about 180(*90) sec. as a final curing. Again
correct and adjust the shape to finish.
12. Heat Curing
Remove the jacket crown from the plaster model
and heat cure it at about 110C for about 15 minutes using a heat curing machine.
13. Finishing
Remove any scars with paper cone and silicone point to make the surface smooth.
14. Glazing
Polish for glazing by using brush or fabric buff with C&B Diamond Polisher or C&B Nano Diamond Polisher.
15. Internal Treatment to Finish
Finally, sand-blast (about 0.1~0.2 MPa) the inside of the jacket crown using alumina powder (about 50 um), then use steam cleaner or ultrasonic cleaner to wash, and then dry.
16. Completion
Basic Build-up Layering for Inlay and Onlay
1. Preparation for Layering
Make a plaster model in accordance with normal practice. If there are under-cut spaces in the cavity, block them out using TWiNY Resin Spacer.
2. Resin Separator Application
Apply C&B Resin Separator in the cavity and dry.
3. Dentine Application and Light Curing
Apply Dentine from the cavity bottom and light cure for about 60(*10) sec. In case the abutment color is required to be concealed ,or light goes through unnecessarily, apply Opaque or Opaque Dentine at the bottom of the cavity. Using Body Resin Flow makes it easier to layer cervical area and cavity bottom.
4. Cervical Translucent* Application and Light Curing
Apply Cervical Translucent* at the occlusal surface of the cavity and light cure for about 60(*10) sec.
* CT1, CT2, CT3 and CT4
5. Enamel Application and Light Curing
Apply Enamel to form the required crown shape and light cure for about 60(*10) sec.
Using Body Resin Flow can avoid entrapping of air and makes it easier to create delicate color tones and shaping.
6. Final Light Curing
After final layering, apply TWiNY Resin Air Barrier as thinly as possible to avoid immature curing and leave it for about 60 sec. to dry. Then light cure it for about 180(*90) sec. as a final light curing. If Air Barrier is applied thickly, it is difficult to dry.
The brush used for Air Barrier should be washed with water.
7. Corrections to Shape
Correct the shape using a carborundum ordiamond point.
8. Additional Layering Preparation after Corrections to Shape
In cases where additional layering after correcting the shape is needed, apply Multi
Primer Repair Liquid One thinly with a brush on grained corrected surface and leave it for about 60 sec. to dry. Apply body resin such as Dentine or Enamel correspondingly and
light cure. Apply TWiNY Air Barrier on the additional layering area, then light cure for
about 180(*90) sec. as a final curing. Again correct and adjust the shape to finish.
9. Heat Curing
Remove Inlay or Onlay from the plaster model and heat cure it at about 110℃ for about 15 minutes using a heat curing
machine.
10. Finishing
Remove any scars with paper cone and silicone point to make the surface smooth.
In cases where color tone adjustment is required, use Stain or Effect.
* If Stain is used, Translucent or T Glass should be used to cover Stain area.
11. Glazing
Polish for glazing by using brush or fabric buff with C&B Diamond Polisher or C&B
Nano Diamond Polisher.
12. Internal Treatment to Finish
Finally, sand-blast (about 0.1 ~ 0.2 Mpa) the inside of the jacket crown using alumina powder (about 50um), then use steam
cleaner or ultrasonic cleaner to wash, and then dry.
13. Completion
Polishing TWiNY
Diamond Polishers.
C&B Diamond Polisher
C&B Diamond Polisher is excellent in polishability. It removes scars and can shorten polishing time. In cases where Diamond Polisheris used with high pressure and high rotating speed, the surface of the restoration will not be shiny. Rotation Speed Rate is lowerthan 10,000 rpm..
C&B Nano Diamond Polisher
C&B Nano Diamond Polisher contains a larger quantity of fine diamond particles than C&B Diamond Polisher and providehigh-precision polishing. This material is recommended to use at final polishing. In cases where Diamond Polisher is used with highpressure and high rotating speed, the surface of the restoration may be burned. Rotation Speed Rate is lower than 20,000 rpm.
Use C&B Diamond Polisher
Use C&B Nano Diamond Polisher
Correct the shape using a carborundum point, diamond point or fissure bur.
Remove any scars with a paper cone.
Polish with a silicone point to make the surface smooth.
Polish with a lathe.
Apply very small portion of C&B Diamond Polisher on a Robinson brush and polish.
Rotating Speed is lower than 10,000 rpm.
Apply very small portion of C&B Nano Diamond Polisheron a Robinson brush and polish.
Rotating Speed is lower than 20,000 rpm.
Apply very small portion of C&B Diamond Polisher
on a buff or a felt wheel and polish for glazing.
Rotating Speed is lower than 10,000 rpm.
Apply very small portion of C&B Nano Diamond Polisher on a buff or a felt wheel and polish for glazing.
Rotating Speed is lower than 20,000 rpm.
Without C&B Diamond Polisher, polish with a cloth buff or cotton buff to finish.
Rotating Speed is lower than 10,000 rpm.
Without C& B Nano Diamond Polisher, polish with a cloth buff or cotton buff to finish.
Rotating Speed is lower than 20,000 rpm.
Wash and Clean with ultrasonic cleaner or steamer.
Completion
Shade Table
